NFC 태그란?

NFC 태그는 안테나와 작은 크기의 메모리를 포함하고 있는 간단한 장치입니다. 태그는  마그네틱 필드에 의해서 동작 전원을 공급 받는 능동형 장치입니다.

태그 타입에 따라서

1. 읽기전용( Read Only )

2. 여러번쓰기용( Re-Writable )

3. 한번쓰기용( Wriable-Once )

으로 구별됩니다.

NFC Reader를 이용하여 Tag에 정보를 쓰고 읽을 수 있으며 TAG의 종류에는 NFC Forum website (http://www.nfc-forum.org/specs/spec_list/)에서 확인 할 수 있으며 다음과 같은 것들이 있습니다.

NFC Type Specification

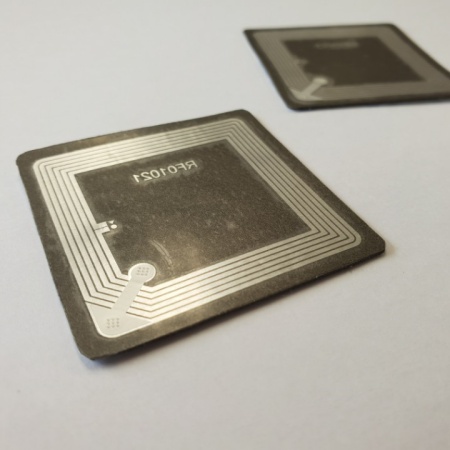

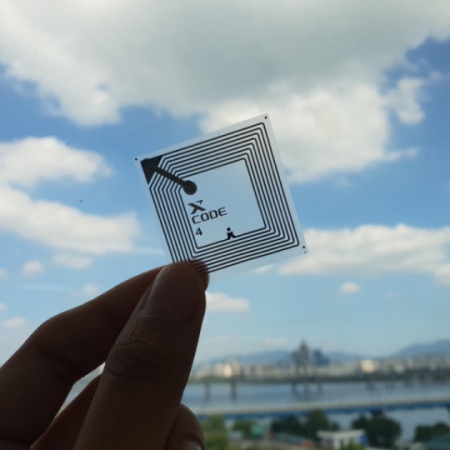

Tag 1 Type

NFC Forum은 “Type 1 Tag Operation SpecificationNFC Forum website (http://www.nfc-forum.org/specs/spec_list/)”에 NFC Forum Type 1 tag의 동작원리를 정의하고 있고, 태그를 발견하고 NDEF 데이타를 읽고 쓸수 있는 방법에 대해서 기술하고 있다.

  • Based on ISO-14443A standard
  • Read and re-write capable, also users can configure the tag to be read-only
  • 96 bytes of memory, expandable up to 2KB
  • Communication speed 106 Kbits/s
  • No data collision protection
  • Compatible products available in the market- Innovision Topaz, Broadcom BCM20203
http://ttcnc.co.kr/wp-content/uploads/2018/08/KakaoTalk_20180822_145536364.jpg
http://ttcnc.co.kr/wp-content/uploads/2018/08/KakaoTalk_20180822_145532673.jpg

Tag 2 Type

Tag 2 type는 Type 1 과 유사하며 NXP/Philips사의 MIFARE Ultralight 태그로 제공되고 있다.

  • Based on ISO-14443A standard
  • Read and re-write capable, also users can configure the tag to be read-only
  • 96 bytes of memory, expandable up to 2KB
  • Communication speed 106 Kbits/s
  • Anti-collision support
  • Compatible products available in the market – NXP MIFARE Ultralight

Tag 3 Type

Type 3 는 Sony사의 비보안용으로 사용되는 Felica 태그들이다. 이 태그들은 타입 1 과 타입 2 에 비하여 더 고가의 제품이다.

  • Based on the Japanese Industrial Standard (JIS) X 6319-4.
  • Pre-configured at manufacture to be either read and re-writable, or read-only
  • Variable memory, up to 1 MB per service
  • Supports two communication speeds, 212 or 424 Kbits/
  • Anti-collision support
  • Compatible products available in the market – Sony FeliCa
http://ttcnc.co.kr/wp-content/uploads/2018/08/KakaoTalk_20180822_145535131.jpg

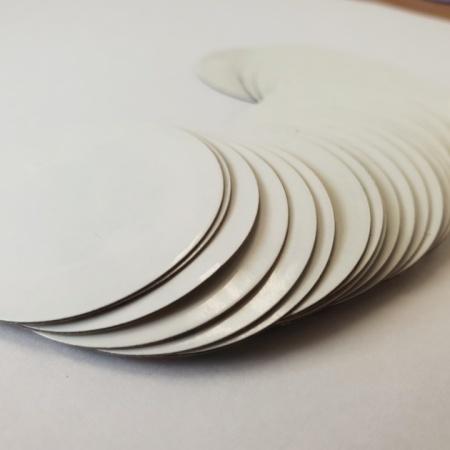

TTCNC에서 제공하는 NFC TAG 제품군

NTAG 203/213/213F

  • for commercial use
  • 168 byte(use 144byte)
  • 20ø / 26ø / 32ø / 50mm*50mm / 75mm*46mm
  • Application Support Available

Mifare Ultralight C

  • for commercial use
  • 192 byte(use 148byte)
  • 26ø / 75mm*46mm
  • Application Support Available

Mifare Ultralight

  • for commercial use
  • 64 byte(use 48byte)
  • 26ø
  • Application Support Available

Mifare Classic 1K

  • for commercial use
  • 1,024byte(use 716byte)
  • 24.2ø / 45mm*45mm / 75mm*46mm
  • Application Support Available( Not Available on Galaxy S4 )

NFC TAG 구매 방법

  1. Chip의 종류
  2. 안테나의 크기
  3. 커버 (Label Type or PVC Type)
  4. 인쇄 내용

사용하시는 용도에 따라 위 4가지를 결정하여 “구매 문의”를 하시기 바랍니다.
